矿用顶板压力与冲击地压无线监测系统KJ513

一、系统概述

KJ513矿用顶板压力与冲击地压无线监测系统是根据煤矿发展需求研发的监测巷道顶板位移、液压支架工作阻力及锚杆锚索应力变化趋势,并实时传输当前数据的监测分析系统。该系统使用无线+总线传输模式,可以实现多分站多分机同时工作。

该系统包括地面监测服务器、矿用本安型数据采集仪、矿用本安型无线分站以及各种矿用本安型无线监测传感器,实现网络数据共享。无线分站收集各类传感器数据,将数据传输至井上监测服务器,对综采工作面支架和超前支护工作阻力、综采工作面支架位移以及倾角状态、回采和掘进巷道顶板离层位移变化、顶板冒落综合预警、巷道锚杆(索)载荷应力、巷道收敛变形和移近量、围岩或媒体应力进行监测,分析实时数据生成曲线、数据报表,使工作人员及时掌握巷道安全性动态变化规律,做出及时处理,以防止顶板冒顶等事故的发生。

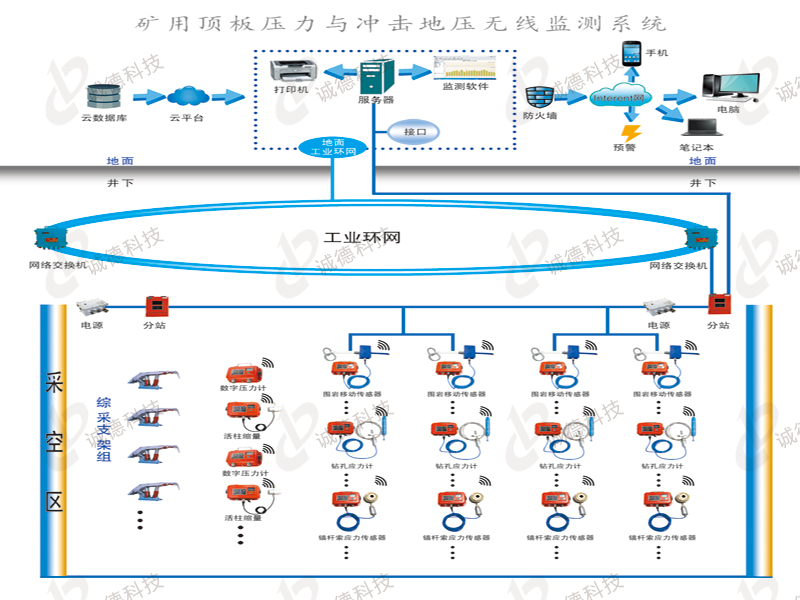

二、系统拓扑图


三、系统功能特点

井上计算机动态显示监测参数、报警;

井下现场显示数据;

监测数据自动记录存储;

连续监测、曲线显示、分析;

历史数据查询及报表输出;

综合分析及顶板安全评估分析;

局、矿顶板动态监测网络功能;

网络用户Web访问模式在线动态监测;

数据库数据信息共享;

综合分析及顶板安全评估分析;

监测日报网上报表;

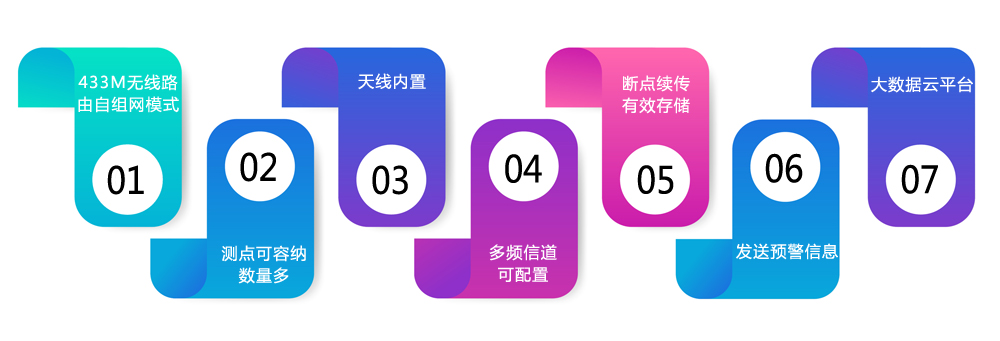

四、系统优势

矿用顶板压力与冲击地压无线监测系统KJ513

1、433M无线路由自组网模式

本系统采用国内首创的“433M无线路由自组网模式”,各传感器测点采用的是一种完全分布式、对等的无线自组网。数据无线传输,不用铺设专门的线路,各传感器采用完全分布式、独立对等的方式链接。采用多路径,算法准,充分利用资源,使无线网络具有良好自愈性、稳定性和数据承载量,较好地解决了井下无线传输的可靠性问题。与井下其他环网互不干扰,测点布置灵活、方便、快捷、便于维护。

2、高性能电池供电

传感器采用国内有名电池供电,储存寿命长,外壳不易腐蚀,不易漏液,供电可持续工作一年时间。

3、测点可容纳数量多

监测点数可达256个。

4、防水、防尘、抗振动、抗干扰、传输数据稳定

井下各传感器之间传输距离远,能在各种复杂条件下可靠稳定运行。

5、天线内置

我公司传感器独特的天线内置,对天线起到了极大的保护作用,防止因环境恶劣、人为因素、自然因素等被损坏,极大的解决了信号传输稳定性问题。

6、多频信道可配置

多个无线频段可配置,1个基本信道和1-16个辅助信道。保证不同种类的传感器互不干扰的传输信息。

7、断点续传、有效存储

某个传感器节点损坏不会影响整个通讯链路,不影响整体数据传输。保证其他未损坏的监测数据正常上传。

8、低功耗设计

所有传感器均采用低功耗设计,电池工作时间大于12个月。极大的优于其他厂家的电池(仅能使用不到6个月时间)。

9、兼容各移动手持端

支持移动端(安卓手机、苹果、平板等各种移动设备)无障碍使用,系统可在电脑端与手机端同时登陆,便于管理者与使用者实时了解煤矿矿压的监测情况。

10、角色管理

系统可分管理权限登陆,根据登陆者的身份设置相应的操作权限。

11、发送预警信息

当设备数据异常值超过设定的阈值时会给设定的接收人员发送预警信息。

12、大数据云平台

煤矿安装的设备信息存储到云平台,读取迅速、数据存储量大。

13、操作直观方便

系统以地图的形式展示给煤矿,可以在地图中增删改查各个测点的实时数据信息。

五、技术指标

参数指标

参数

防爆形式

本质安全型“Exibl”

系统巡检周期

≤20S(典型配置)

数据传输方式

433M无线路由自组网模式

系统通讯距离

井上交换机与井下交换机之间:10Km
井下分站与传感器之间:200m(井下可视无遮挡)

系统处理误差

<0.1%

兼容性

可接入局、矿的接口,兼容其他厂家的传感器

压力监测范围

(0~60)Mpa 准确度:≤±1%

位移测量范围

(0~300)mm 准确度:≤±3mm

锚杆(索)测量范围

(0~500)KN 准确度:≤±2%

钻孔应力测量范围

(0~60)Mpa 准确度:≤±1%

活柱缩量测量范围

(0~1000)mm 准确度:≤±3mm

六、系统运行图

(此处插入系统运行图片)

七、售后服务

【矿上现场培训】

  采用多媒体和板书相结合的方式,对矿方技术人员进行讲解。保证培训出能熟练操作我方系统的人员。

【公司远程服务】

  确保系统正常运行,“按时、及时、准时”是我们的服务承诺。公司24小时接听矿方电话,1小时之内做出远程处理。如果远程处理不了,我方将派出售后人员去实地解决问题。

【售后回访】

  电话回访,每月2次定期的电话回访。了解矿方使用情况。

【仪器维护及软件更新】

  本公司对仪器或者软件升级后,将免费为矿上提供升级服务

  质保期内出质量问题的硬件设备一律一年包换(非人为破坏),质保期外:质保期外零部件的损坏,提供的配件只收成本费,由需方人为因素造成的设备损坏,供方维修或提供的配件均按成本价计。
