功能介绍：

地面输出本安型数据传输接口（以下简称传输接口）是监测系统通信的一部分。传输接口实现井上与井下的交互通信，完成计算机对井下数据的采集。

产品图片：

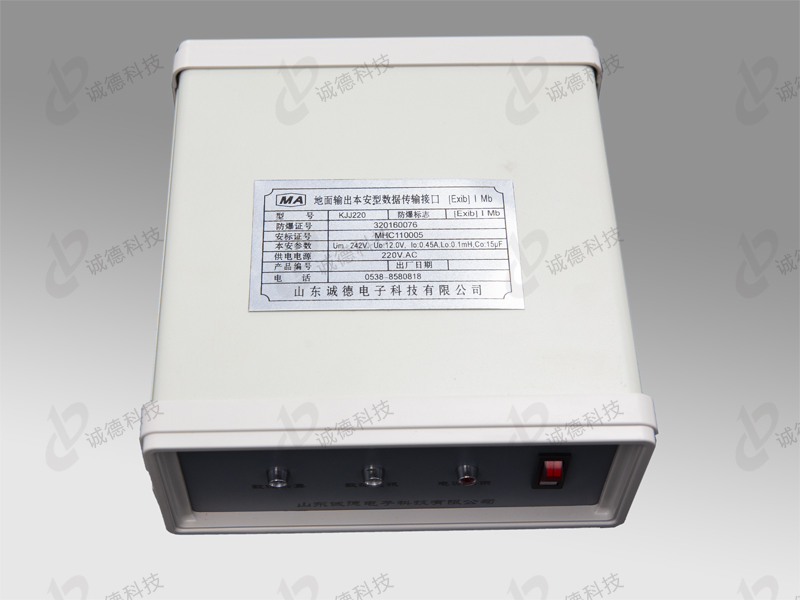

KJJ220地面输出本安型数据传输接口

使用环境：

1、 环境温度：（15～30）℃；

2、 相对湿度：40%～70%；

3、 大气压力：(80～106)kPa；

4、 GB/T2887规定的尘埃、照明、噪声、电磁场干扰和接地条件的非爆炸性环境。

技术指标：

1、供电电源

    a)  额定工作电压：220V.AC；

    b) 电源波动范围：标称值的（90～110）%。

2、传输性能

    与主机之间的传输

    a) 端口数量：2路；

    b)传输方式：RS232，半双工；

    c)传输速率：9600bps；

    d) 传输距离上限：3m。

    与分站之间的传输

    a) 端口数量：1路；

    b) 传输方式：CAN，半双工；

    c)传输速率：2500 bps；

    d)信号工作电压峰峰值：≤5V；

    e)信号工作电流峰峰值：≤50mA；

    f)传输距离上限：10 km（MHYV，1.5mm2）。

3、监控容量上限

    接口能接入15台分站。

4、电源波动适应能力试验

    接口工作电压范围：(198～242)V。

5、本安参数：

    Um：242V，U。：12.0V，I。：0.45A,Lo:0.1mH,Co:15μF。
